funkcje:

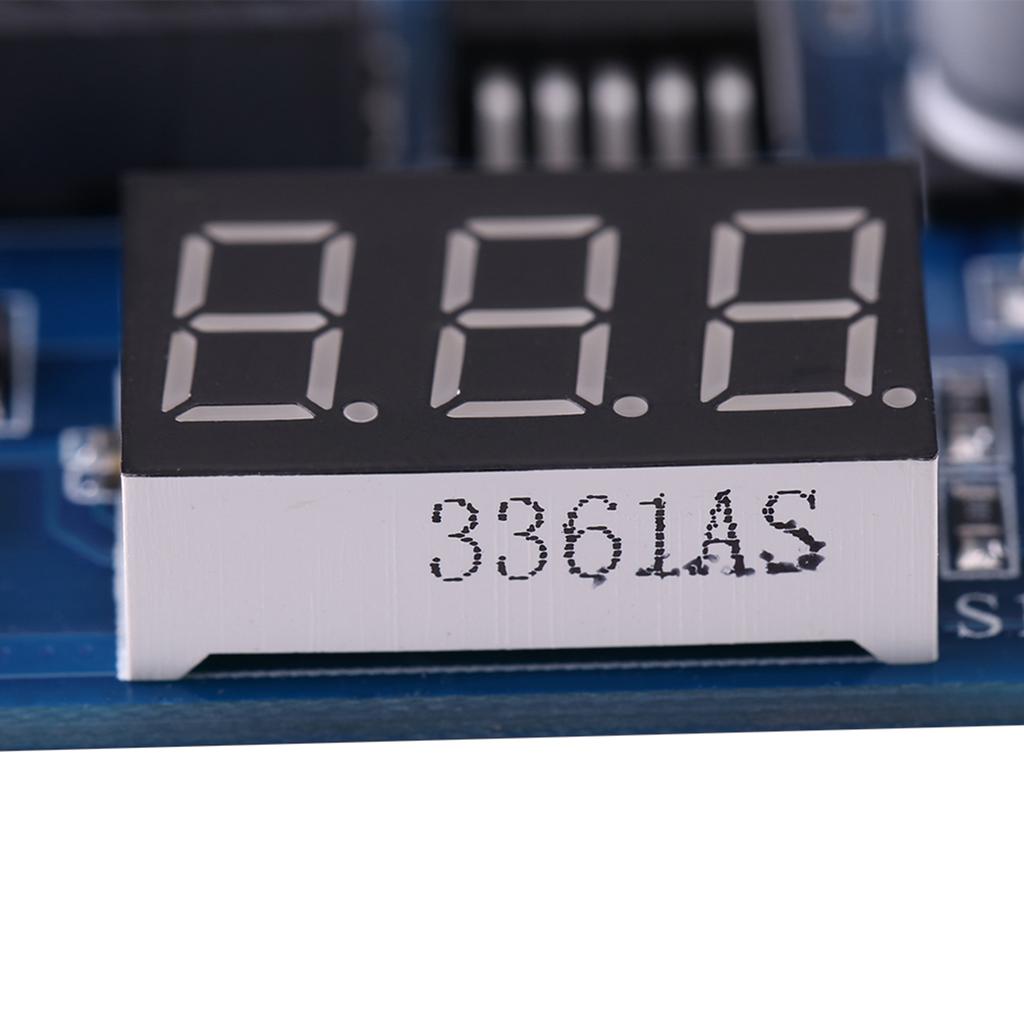

Zaprojektowany z woltomierzem, błąd woltomierza wynosi ± 0,1 V, zakres pomiarowy wynosi 5 V ~ 35 V.
Przełącznik dotykowy zmienia pomiar napięcia wejściowego lub wyjściowego, a lampka kontrolna pokazuje, które napięcie jest mierzone.
Wejście i wyjście mają zaciski śrubowe dla wygodnego połączenia, nawet bez lutownicy, i trzymają podkładkę lutowniczą do połączenia lutowniczego.
Maksymalny prąd wyjściowy może wynosić do 4A; Zaleca się, aby prąd roboczy wynosił około 2A i dodaj radiator, jeśli jest większy niż 2A.
Wykorzystując wewnętrzną częstotliwość oscylacji 400kHz, należą do drugiej generacji regulatora napięcia przełączającego, niskie zużycie, wysoka wydajność.
Szeroko stosowany do akumulatorów, zasilaczy, regulowanych zasilaczy, sprzętu przemysłowego, 9 do 12 V, 12 V do 18 V, 18 V do 24 V itp.
Dane techniczne:
Napięcie wejściowe: 4,5 V-32 V
Napięcie wyjściowe: 5V-35V (nastawny)
. Prąd wyjściowy: 4A
Wydajność: <92%
Wydajność : <30mV
Przełącz częstotliwość: 400kHz
temperatura robocza: -40 ℃ ~ + 85 ℃
Rozmiar: Około. 66 x 36 x 14 mm/2,59 x 1,41 x 0,55\"
Instrukcja:
1. Po pierwszym włączeniu zasilania domyślny wyświetlacz
jest napięcie wejściowe, a wskaźnik wejściowy IN zaświeci się.Naciśnij przycisk,
Następnie wyświetla napięcie wyjściowe, a wskaźnik wyjściowy OUT świeci;
w górę. Ostatnie ustawienie zostanie zapisane nawet po wyłączeniu i ponownym uruchomieniu.
2.
Kalibracja błędu pomiaru napięcia wejściowego wyjściowego:Naciśnij i przytrzymaj przycisk
przełącz na ponad 4 sekundy, a następnie zwolnij, aby wprowadzić napięcie;
funkcja kalibracji błędu pomiaru, wskaźnik IN świeci się(wkład
kalibracja napięcia), A wyświetlacz migocze pokazuje wartość kalibracji!
(domyślna wartość to 0,0). Naciśnij przycisk, aby zmienić tę wartość (zakres od -0,5 V do
0,5V)Po ustawieniu wartości kalibracji napięcia wejściowego naciśnij i
przytrzymaj przycisk przez ponad 2 sekundy, a następnie zwolnij, aby wejść do wyjścia;
funkcja kalibracji błędu napięcia, wskaźnik OUT świeci (wydajność
kalibracja napięcia), i wyświetl wartość kalibracji!. Dostosowanie
jest taka sama jak regulacja wejściowa. Po dokonaniu regulacji naciśnij i przytrzymaj
przycisk przez ponad 2 sekundy, a następnie zwolnij, aby zapisać ustawioną wartość i powrócić;
normalne wyświetlanie napięcia. Wartość kalibracji jest włączana natychmiast!
i zapisane w przypadku awarii zasilania.(Może to zapewnić wyższą dokładność)
3.
Wyłącz woltomierz:Naciśnij i przytrzymaj przełącznik przez ponad 1 sekundę
podczas mniej niż 4 sekund, a następnie zwolnij, aby wyłączyć woltomierz. Woltomierz
zostanie włączony, jeśli naciśniesz przełącznik po jego wyłączeniu.
Uwaga:
1. Jeśli napięcie wejściowe jest niższe niż 4,5 V, woltomierz nie będzie działał i nie wyświetlał.
2. Napięcie wejściowe musi być co najmniej o 1 V wyższe niż napięcie wyjściowe.
3. Gdy moc przekracza 20 W, zalecany jest radiator w celu zwiększenia rozpraszania ciepła.
4.
Jeżeli napięcie wyjściowe jest zawsze równe napięciu wejściowemu i nie może być
wyregulować, obrócić potencjometr o ponad 10 obrotów w kierunku przeciwnym do ruchu wskazówek zegara
proszę, wtedy napięcie można regulować normalnie.
5.
Należy pamiętać, że nowy typ i stary typ tego produktu zostanie wysłany losowo i upewnij się, że nie będziesz miał nic przeciwko przed złożeniem zamówienia.
Paczka zawiera:
1 x moduł konwertera wzmocnienia
